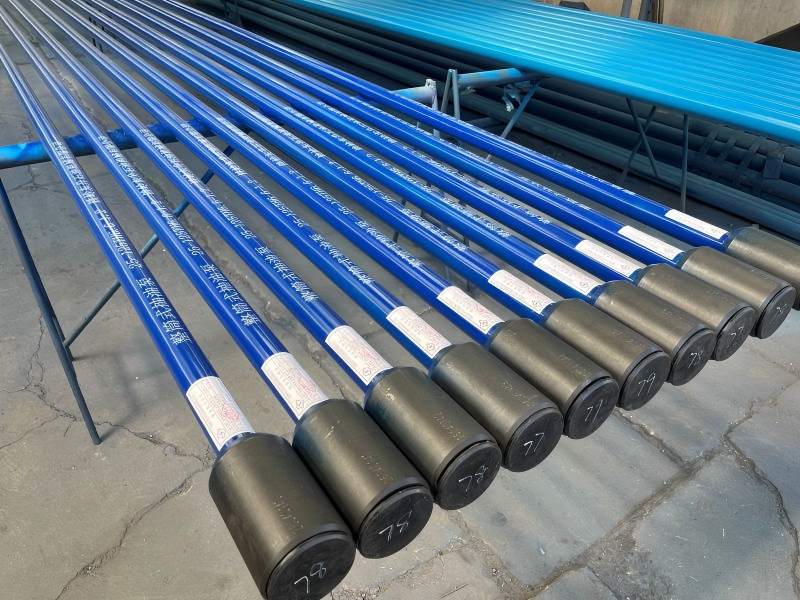

پمپ هیدرولیک فیدبک برای نفت خام سنگین، یک سیستم پمپاژ درون چاهی است که به طور خاص برای انتقال کارآمد نفت خام سنگین با ویسکوزیته بالا طراحی شده است. این نوع پمپ در استخراج نفت از شرایط دشوار مخزن مانند میدانهای نفت سنگین، چاههای بازیابی حرارتی و مناطق تولید تزریق بخار بسیار مؤثر است.
این نوع بازخورد هیدرولیکی به جای تکیه بر سیستمهای پمپاژ میلهای مکنده سنتی، از یک تکنیک متعادلسازی نیروی هیدرولیکی تنظیمشده برای افزایش قابلیت بلند کردن سیال، به حداقل رساندن مقاومت جریان و تضمین پایداری تولید حتی در شرایط سخت نفتی استفاده میکند.
این یک راه حل رایج در میادین نفتی است که در آنها سیستمهای پمپاژ معمولی به دلایل زیر نمیتوانند کار کنند:
ویسکوزیته بسیار بالای روغن
خطر تولید شن و ماسه و انسداد
فشار پایین در مخزن
شرایط بازیابی حرارتی (چاههای SAGD / تزریق بخار)
تولید نفت خام سنگین چالشهای بزرگی را به همراه دارد که پمپهای میلهای مکنده سنتی نمیتوانند به طور موثر از عهده آنها برآیند.
در بسیاری از میادین نفتی، اپراتورها با موارد زیر مواجه هستند:
ویسکوزیته بسیار بالای روغن که جریان را محدود میکند
تولید شن و ماسه باعث خرابی مکرر پمپ میشود
فشار ناپایدار در مخازن بالغ
راندمان پایین در چاههای بازیابی حرارتی
این محدودیتها مستقیماً راندمان تولید را کاهش داده و هزینههای عملیاتی را افزایش میدهند.
دقیقاً به همین دلیل است که پمپ بازخورد هیدرولیک توسعه داده شد.
مزایای کلیدی مهندسی
۱. طراحی شده برای روغن با ویسکوزیته فوق العاده بالا
برای مخازن نفت خام سنگین و فوق سنگین بهینه شده است.
۲. طراحی ضد شن و ضد گرفتگی
ایزولاسیون هیدرولیکی، سایش مکانیکی مستقیم و ضربه ناشی از شن و ماسه را کاهش میدهد.
۳. تولید پایدار در چاههای حرارتی
در محیطهای تزریق بخار و بازیابی حرارتی به طور مؤثر کار میکند.
۴. نرخ خرابی مکانیکی پایینتر
تنش میله و سایش پیستون را به میزان قابل توجهی کاهش میدهد.
۵. پایداری تولید بلندمدت بالاتر
تولید مداوم را در مخازن رو به کاهش حفظ میکند.
این سیستم به طور گسترده در موارد زیر استفاده میشود:
مخازن نفت سنگین
مناطق استخراج نفت خام با ویسکوزیته بالا که نیاز به پشتیبانی مصنوعی برای بالابردن دارند.
چاههای بازیابی حرارتی (SAGD / CSS)
محیطهای تولید با کمک بخار با فشار ناپایدار.
میدانهای نفتی بالغ
مخازن تخلیه شده با فشار طبیعی پایین.
چاههای با محتوای شن بالا
سازندهای زمینشناسی ناپایدار با تولید ذرات جامد.
نحوه عملکرد سیستم فیدبک هیدرولیکی در چاههای نفت
F=P⋅A
سیستم پمپاژ بر اساس فشار هیدرولیکی کنترلشده (P) که بر روی سطح پیستون (A) اعمال میشود، عمل میکند و یک نیروی بالابر پایدار (F) برای انتقال نفت خام با ویسکوزیته بالا ایجاد میکند.
مرحله ۱: حرکت رو به پایین کنترلشده
فشار هیدرولیک، پیستون را به سمت پایین میراند، دریچههای ورودی را باز میکند و به نفت خام اجازه ورود به محفظه را میدهد.
مرحله ۲: فاز تثبیتشدهی مصرف
این سیستم تعادل فشار را حفظ میکند تا نفوذ ماسه را کاهش داده و از جریان برگشتی جلوگیری کند.
مرحله ۳: حرکت رو به بالای کمکی هیدرولیکی
بازخورد هیدرولیکی به بلند کردن نفت خام چسبناک کمک میکند و بار مکانیکی روی رشتههای میلهای را کاهش میدهد.
مرحله ۴: تنظیم فشار مداوم
این سیستم به طور خودکار نیروی هیدرولیکی را بر اساس شرایط درون چاه تنظیم میکند.
سوراخ پمپ (میلیمتر) | طول پیستون (متر) | طول بشکه (متر) | اندازه لوله اتصال (در) | ثابت پمپ | اندازه اتصال میله مکنده | اندازه لوله اتصال گرم (در) |
۵۷/۳۸ | ۰.۶ تا ۱.۲ | ۲.۷ تا ۶.۶ | ۱.۸ تا ۵.۱ | ۱.۹۱ | سیوایجی۱۹ | ۲ و ۷/۸ ترابایت |
| ۷۰/۳۸ | ۳.۹۱ | NIC22 | ۳ ترابایت | |||
| ۷۰/۴۴ | ۳.۳۵ | NIC22 | ۳ ترابایت | |||
| ۸۳/۴۴ | ۵.۶۰ | سیوایجی۲۵ | ۳ و ۱/۲ ترابایت | |||
| ۸۳/۵۷ | ۴.۲۵ | سیوایجی۲۵ | ۳ و ۱/۲ ترابایت |
این سیستم در عملیات واقعی میدان نفتی موارد زیر را فراهم میکند:
بهبود پایداری تولید روزانه
کاهش دفعات کار اضافی
هزینه کل چرخه عمر کمتر
راندمان بازیابی بهتر در چاههای بالغ
مهندسان معمولاً این سیستم را در چاههایی مستقر میکنند که پمپهای معمولی نمیتوانند خروجی پایدار را حفظ کنند.
Q1: این پمپ چه محدوده ویسکوزیته ای را می تواند تحمل کند؟
این دستگاه برای شرایط نفت خام سنگین تا فوق سنگین طراحی شده است.
س ۲: آیا برای چاههای تزریق بخار مناسب است؟
بله، به طور گسترده در عملیات بازیابی حرارتی استفاده میشود.
س ۳: چگونه از آسیب شن و ماسه جلوگیری میکند؟
ایزولاسیون هیدرولیکی، تماس مستقیم مکانیکی با ماسه سازند را کاهش میدهد.
Q4: مزیت اصلی آن نسبت به پمپهای میلهای چیست؟
پایداری بالاتر، نگهداری کمتر و عملکرد بهتر در روغنهای سنگین.
Q5: آیا میتوان آن را برای میدانهای نفتی مختلف سفارشیسازی کرد؟
بله، امکان سفارشیسازی کامل بر اساس شرایط مخزن وجود دارد.
شرکت ماشینآلات نفتی تیلینگ دونگشنگ (Tieling Dongsheng Petroleum Machinery Co., Ltd.) در سال ۲۰۰۰ تأسیس شد. این شرکت به عنوان یک تولیدکننده پیشرو پمپ در چین، متعهد به طراحی، تولید و تأمین محصولات میدان نفتی مانند پمپ میلهای مکنده، پمپ میلهای مکنده مخصوص و ابزارهای درونچاهی و غیره است. این شرکت تأمینکننده مواد اولیه واجد شرایط برای شرکتهای CNPC، Sinopec و Weatherford است. این شرکت مساحتی بیش از ۲۰،۰۰۰ متر مربع را با ۹۶ کارمند، از جمله ۲۰ مهندس و تکنسین، پوشش میدهد. سرمایه ثبت شده ۵۶ میلیون یوان است. سالانه بیش از ۲۰،۰۰۰ پمپ نفت و پمپهای نفت مخصوص تولید میکند.
شرکت ماشینآلات نفتی تیلینگ دونگشنگ (Tieling Dongsheng Petroleum Machinery Co., Ltd.) دارای گواهینامه سیستم مدیریت کیفیت ISO 9001 و مجوز استفاده از گواهینامه API11AX است. این شرکت ۱۰۰ نوع محصول و لوازم جانبی پمپهای میلهای مکشی، مانند پمپ لوله زیرسطحی، پمپ ضد شن با پیستون بلند، تخلیه، متمرکزکننده، پیستون فلزی پاششی، ترازبندی و سنگزنی یکپارچه و غیره را پوشش میدهد. این شرکت یک سیستم بازرسی کامل ایجاد کرده و کنترل و بازرسی کامل را از مواد اولیه تا محصولات نیمهساخته و محصولات نهایی اعمال میکند.
ما ۱۷ اختراع ثبتشده در رابطه با پمپهای چاه نفت، مانند بازخورد هیدرولیکی، شیرهای باز و بسته شدن قوی و سایر فناوریهای اصلی داریم. این محصول شرایط کاری بسیار سخت -۳۰℃ تا ۳۵۰℃ را پوشش میدهد و برای نفت سنگین با ویسکوزیته تا ۴۰۰۰ سانتیپواز مناسب است. طراحی ماژولار هزینههای نگهداری را کاهش میدهد (تعویض اجزای کلیدی فقط ۲ ساعت طول میکشد). در مقایسه با پمپهای پیچی، مصرف انرژی ۳۰٪ کاهش مییابد و دوره بازگشت سرمایه به ۶ ماه کوتاه میشود. بیش از ۵۰۰۰ واحد در لیائوهه، شنگلی، سین کیانگ و سایر میادین نفتی استفاده شده است. موارد خانگی به طور متوسط افزایش ۲۰٪ تا ۴۵٪ در تولید را نشان میدهند و چرخه بازرسی پمپ ۲ تا ۳ برابر افزایش مییابد.
شرکت ما متعهد به ارائه تجهیزات میدان نفتی قابل اعتماد و با عملکرد بالا با پشتیبانی گواهینامههای معتبر صنعتی و استانداردهای سختگیرانه مدیریت کیفیت است. ما گواهینامههای متعددی از جمله گواهینامه API، گواهینامه سازمانی پیشرفته، گواهینامه مالکیت معنوی و گواهینامه سیستم مدیریت زیستمحیطی ISO14001 را دریافت کردهایم.
